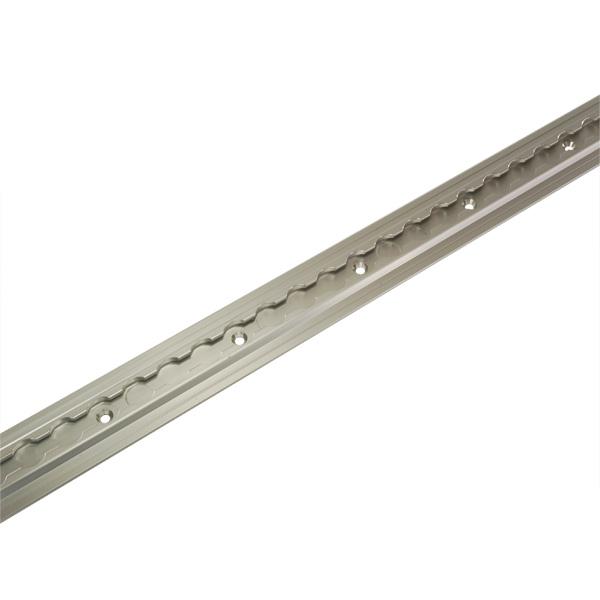

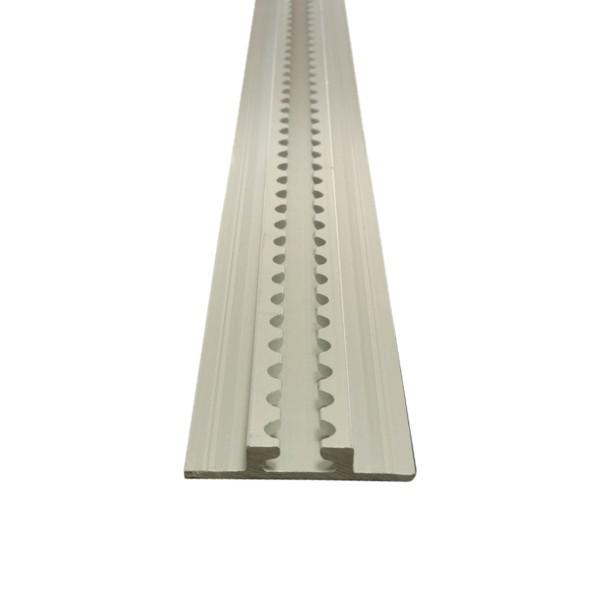

Airlineschiene, Flachprofil, eloxiert, Länge 3 m, vorgebohrt

Airlineschiene im Flachprofil. Zur Befestigung unterschiedlichster Endbeschlägen und Sperrbalken.

Eine große Anzahl von passenden Sperrbalken und Zurrgurten mit entsprechenden Beschlägen für die verschiedensten Befestigungsanwendungen machen die Airlinezurrschienen zu einem zeitgemäßen und äußerst anpassungsfähigem Verzurrsystem.

Durch Aluminiumlegierungen bei den Schienen und hochfesten Stahllegierungen bei den Beschlägen sowie engem Rastermaß der Schienen, ist das Airlineschienensystem jeder konventionellen Ankerschiene hinsichtlich Festigkeit, Gewicht und Abmessung weitaus überlegen.

Montagehinweis (lt. Hersteller):
Unter der Voraussetzung, dass die Airlineschiene mit M6 Schrauben im Abstand von jeweils 101,6 mm befestigt wird, erreicht sie folgende Belastbarkeit:

LC-Wert bei Winkel 45°: 1000 daN
LC-Wert bei Winkel 90°: 1000 daN

Eine ausreichende Krafteinleitung in die Unterkonstruktion ist Voraussetzung für eine fachgerechte Montage. Im Zweifelsfall erkundigen Sie sich bei Ihrem örtlichen Karosseriebaufachbetrieb oder dem Fahrzeughersteller.

Hinweis zur Eloxal-Schicht: Unsere eloxierten Schienen unter 3 Meter Länge werden in unserem Hause zugeschnitten. An beiden Schnittstellen wird die Eloxal-Schicht unterbrochen, die Enden der Schiene sind blank. Mit der Zeit bildet sich auch an diesen Stellen eine atmosphärische Oxidschicht die das Aluminium vor weiterer Oxidation schützt.

Hinweis zum Bohrlochabstand: Diese Airlineschienen besitzen gesenkte Befestigungsbohrung im Abstand von 10 cm. Ab Werk werden die Bohrlöcher symmetrisch gesetzt, d.h. an beiden Enden der Schiene wird in der ersten Airlinesystembohrung mit einem gesenkten Bohrloch gestartet. Wenn nun die Bohrlöcher von außen startend alle 10 cm gesetzt werden, bleibt in der Mitte ein Bereich von 15 cm ohne Bohrung. Das ist vom Hersteller so gesetzt, darauf haben wir keinen Einfluss.

Beim Zuschnitt der Airlineschiene entstehen nun “Unregelmäßigkeiten“ im Bohrlochabstand, die hiermit genannt werden, keinen Mangel darstellen und nicht zur Reklamation, Umtausch und Rückgabe berechtigen (das Widerrufsrecht bleibt davon selbstverständlich unberührt).

• 1-Meter-Airlineschiene - Hier wird es bei dem Zuschnitt aus einer 3-Meter-Schiene diese Unregelmäßigkeit immer einmal geben und zweimal nicht. Aus Gründen der Fairness allen Kunden gegenüber gibt es keine bevorzugten Zuordnungen. Bestellungen werden so bearbeitet wie der Zuschnitt zufällig ausfällt.
• 1,5 Meter-Airlineschiene - Die Unregelmäßigkeit ist bei diesem Zuschnitt unauffällig.
• 2-Meter-Airlineschiene - Die genannte Unregelmäßigkeit wir in jeder 2-Meter-Schiene einmalig auftreten
• 3-Meter-Airlineschiene - Siehe Beschreibung oben unter Hinweis zum Bohrlochabstand
• 3-Meter-Airlineschiene im Zuschnitt - 2 x 1,5 Meter siehe "1,5 Meter-Airlineschiene" und 1 x 1 m und 1 x 2 m siehe "2-Meter-Airlineschiene", die 1-Meterschiene hat gleichmäßige Bohrlochabstände
