Spezial Fitting M8 für Airlineschienen für Mercedes V-Klasse Vito Viano - LC 1000 daN

Made in Germany - Der Spezial Fitting / Nutenstein M8 ist einsetzbar für die Sitzschiene mit Airlineprofil in der Mercedes Benz V-Klasse, dem Vito oder dem Viano - Baureihe 639 (zweite Generation, 2003-2014) & 447 (dritte Generation, seit 2014).

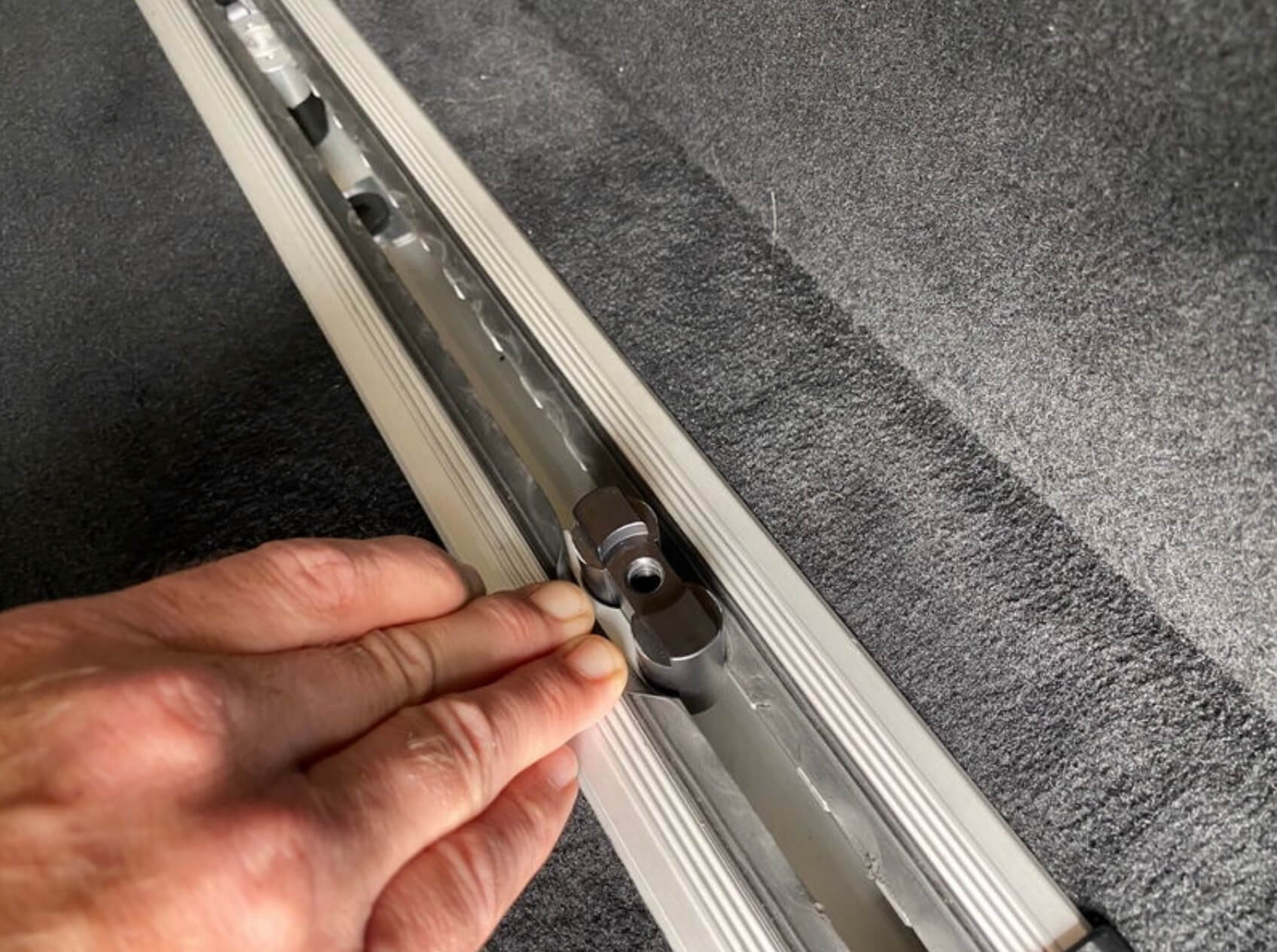

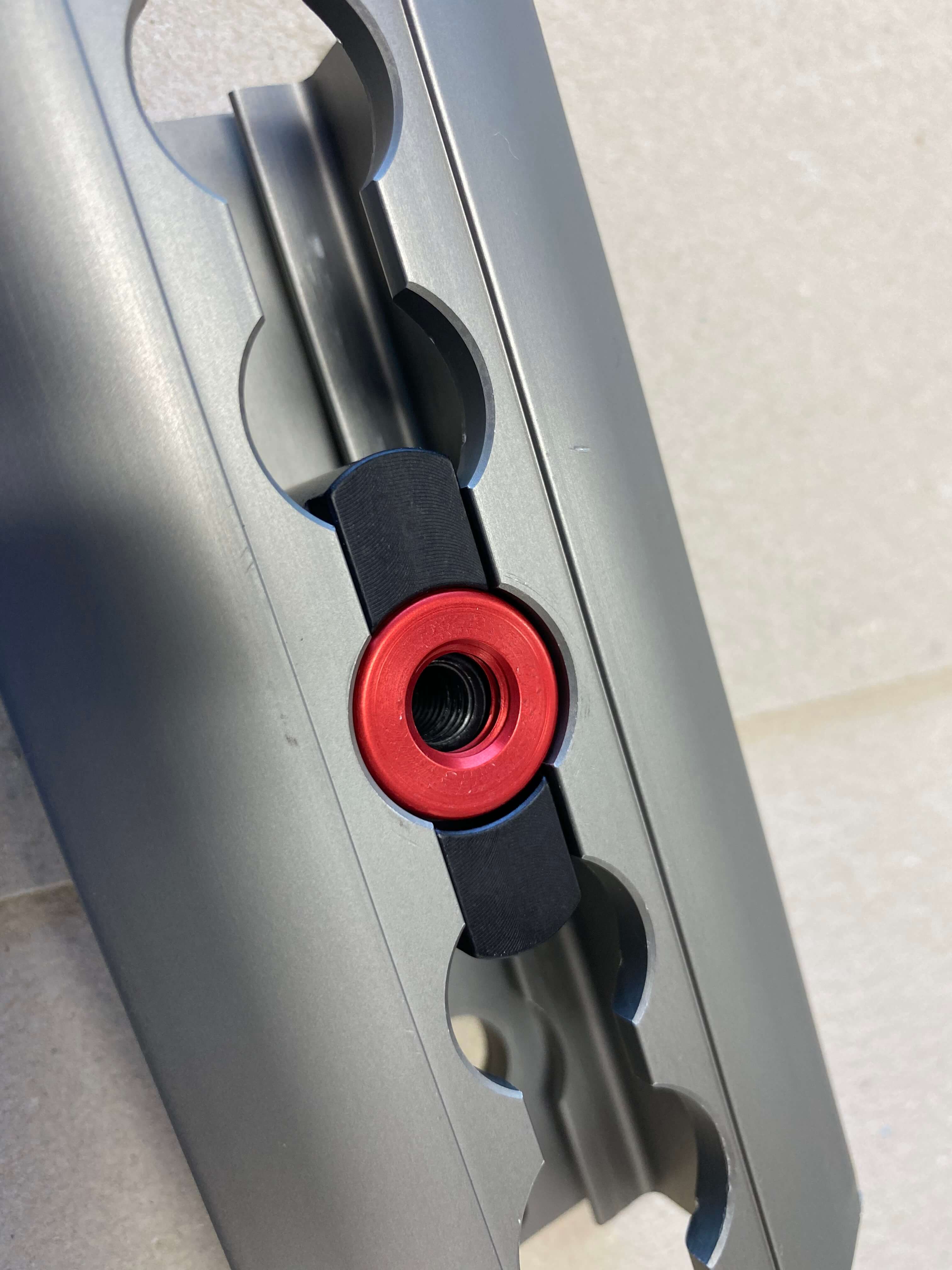

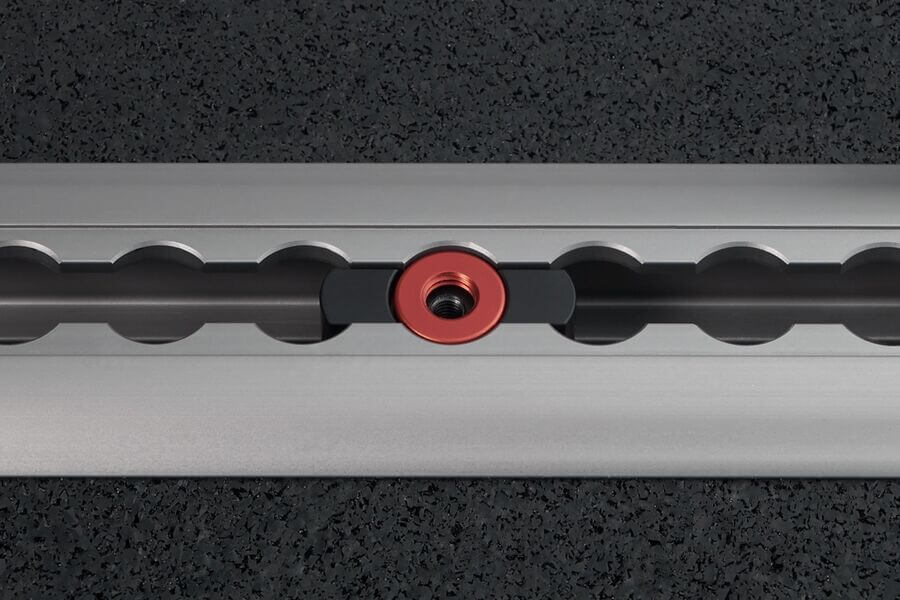

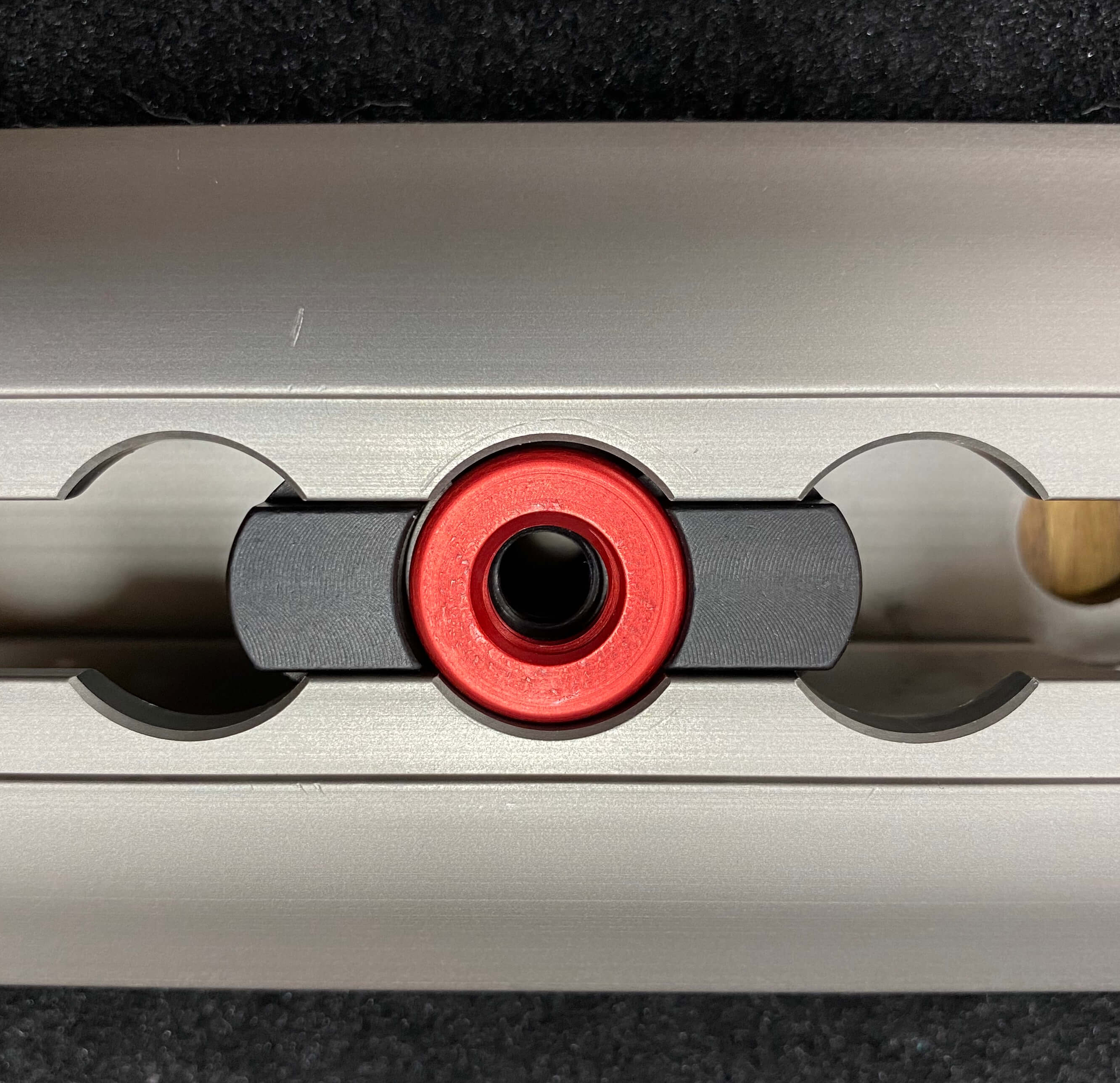

Der Nutenstein wird in die Bohrungen der Sitzschiene eingesetzt und im Raster so verschoben, dass die rote Zentrierscheibe eingesetzt werden kann. Der Spezial Fitting ist somit gegen das Verrutschen formschlüssig mit der Schiene verbunden. Eine optimale Haltekraft ist dadurch gewährleistet, dass der Nutenstein an vier Nasen der Sitzschiene anliegt. Falls sich ein Schutzgummi über der Schiene befindet, muss dieses beim Einsetzen zur Seite gedrückt werden.

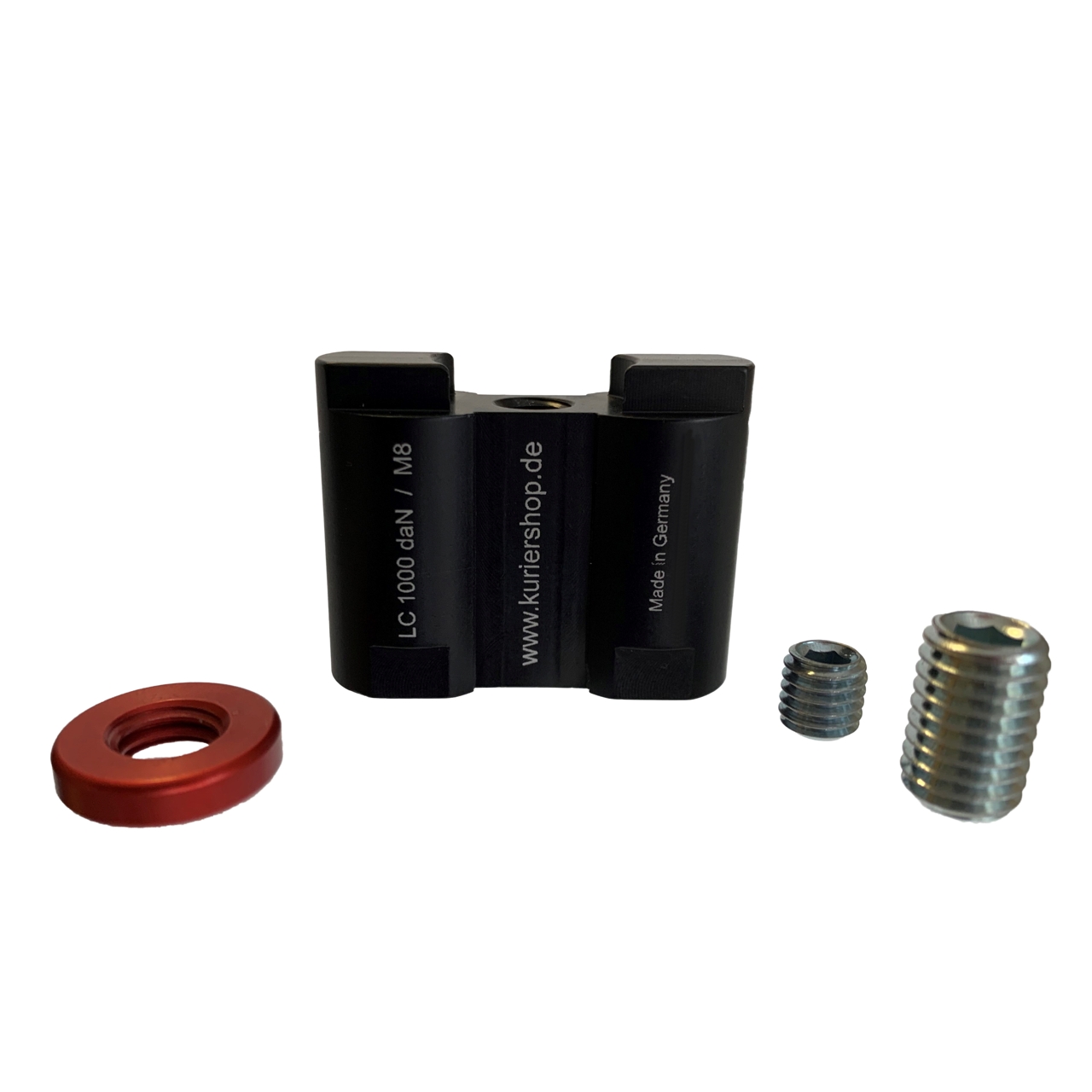

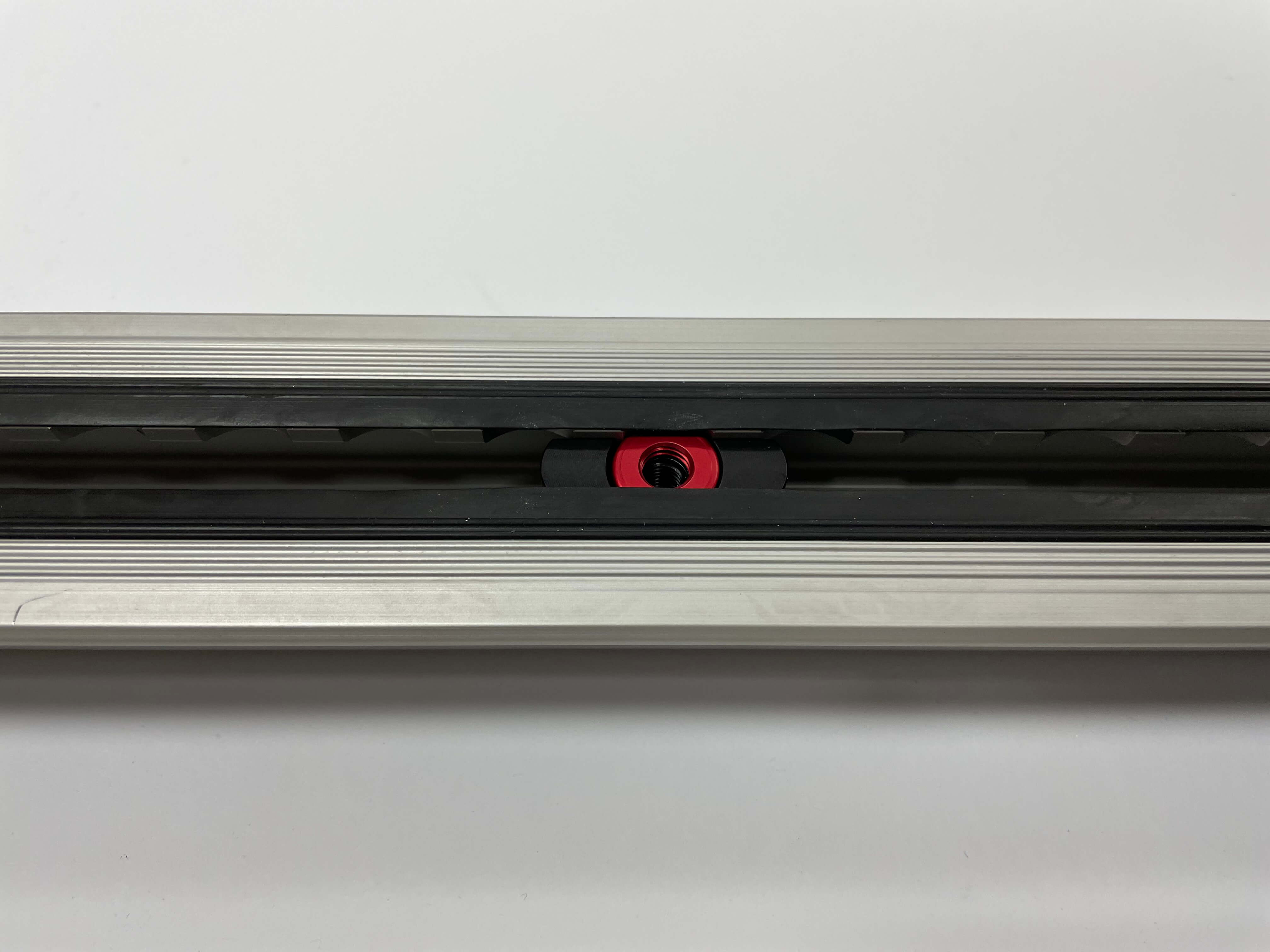

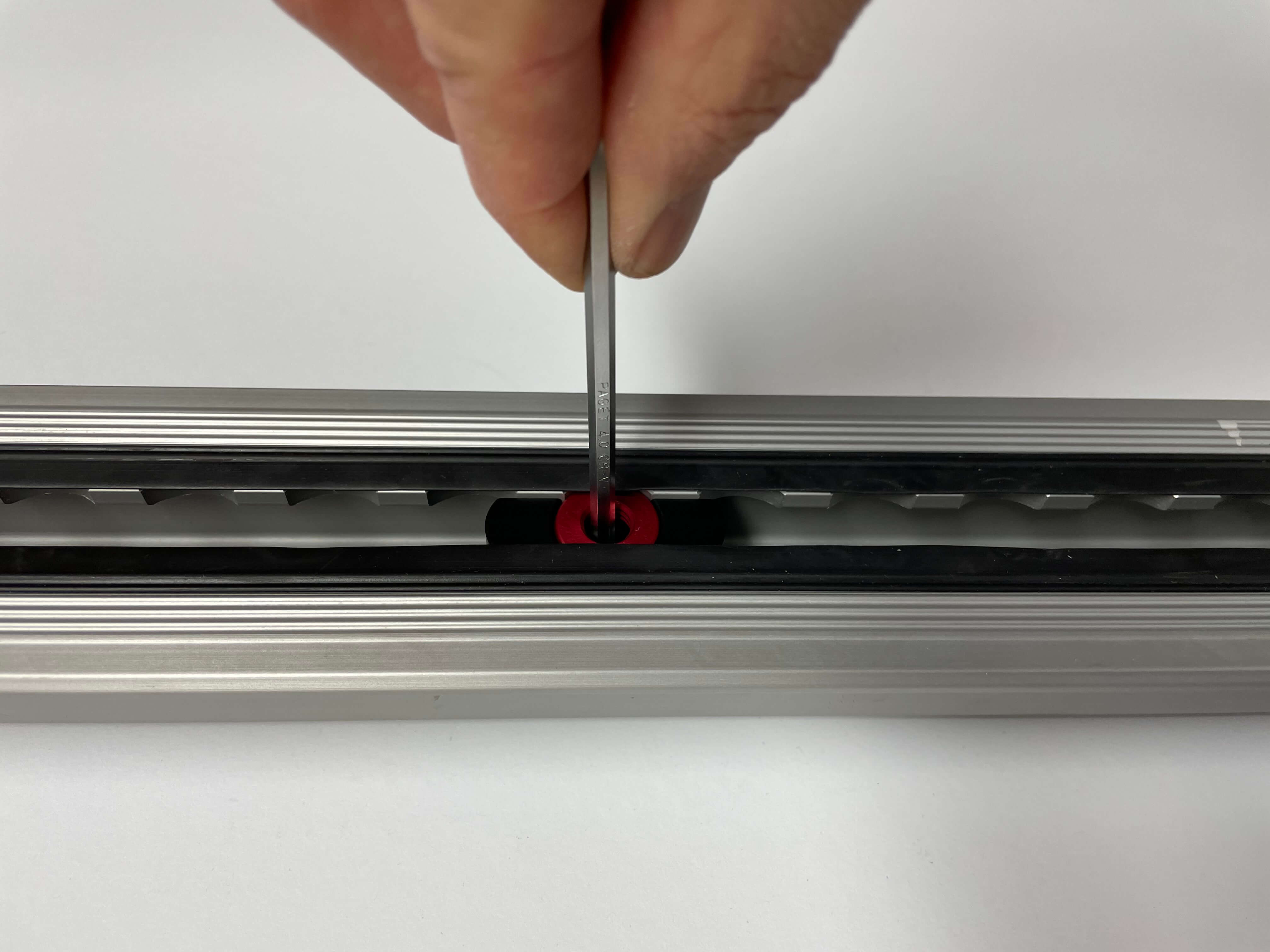

Bei Nichtverwendung des Nutensteins steht dieser nicht über der Sitzschiene über und kann zusätzlich durch einen Gewindestift, der sich im unteren Teil des Steins befindet, mit der Schiene verspannt werden, so dass während der Fahrt keine Klappergeräusche auftreten können. Der Gewindestift wird nur mit mäßiger Kraft verspannt. Zum Verspannen des Fittings wird ein Innensechskantschlüssel (Inbusschlüssel) 4 mm benötigt (nicht im Lieferumfang enthalten).

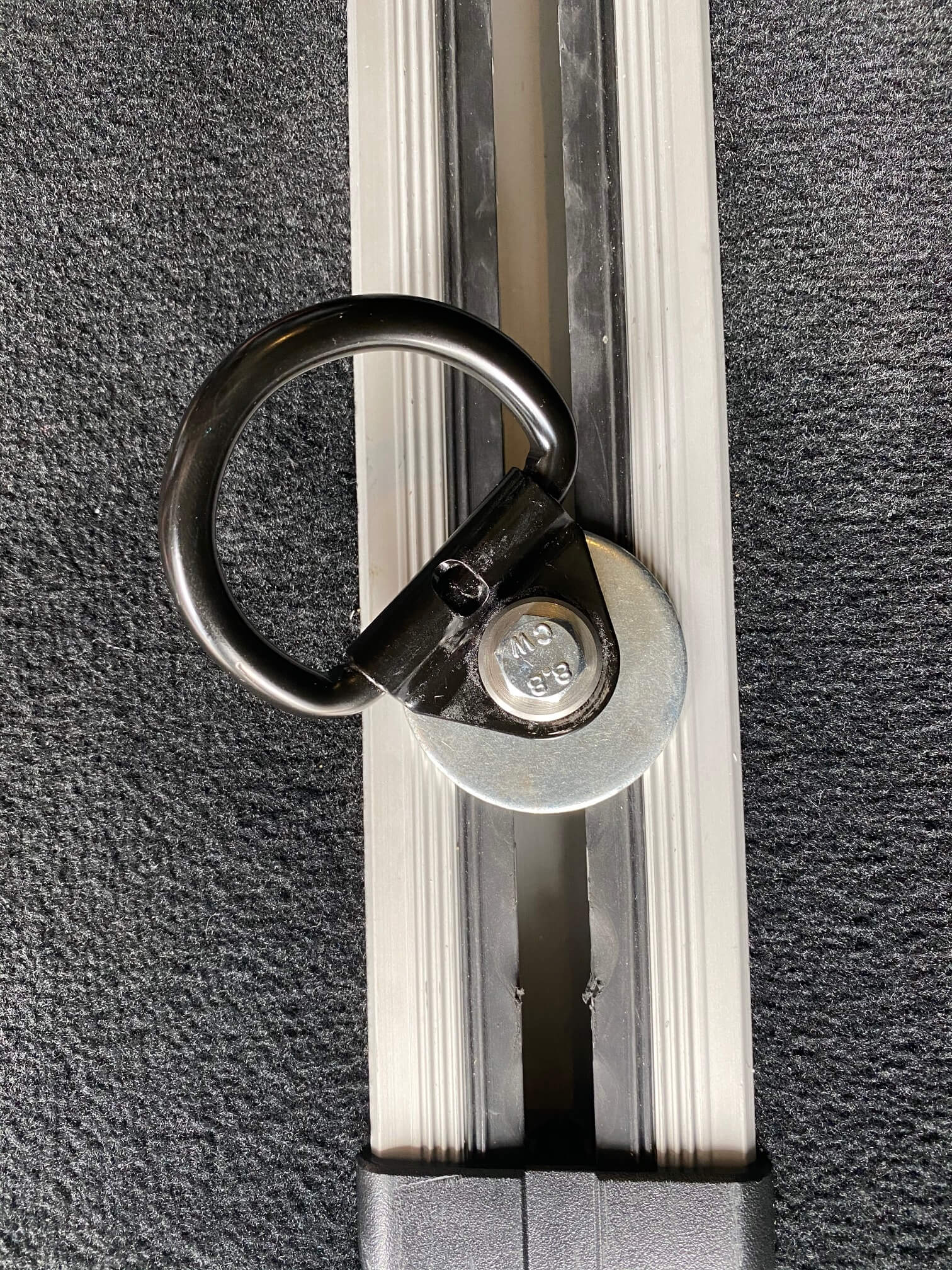

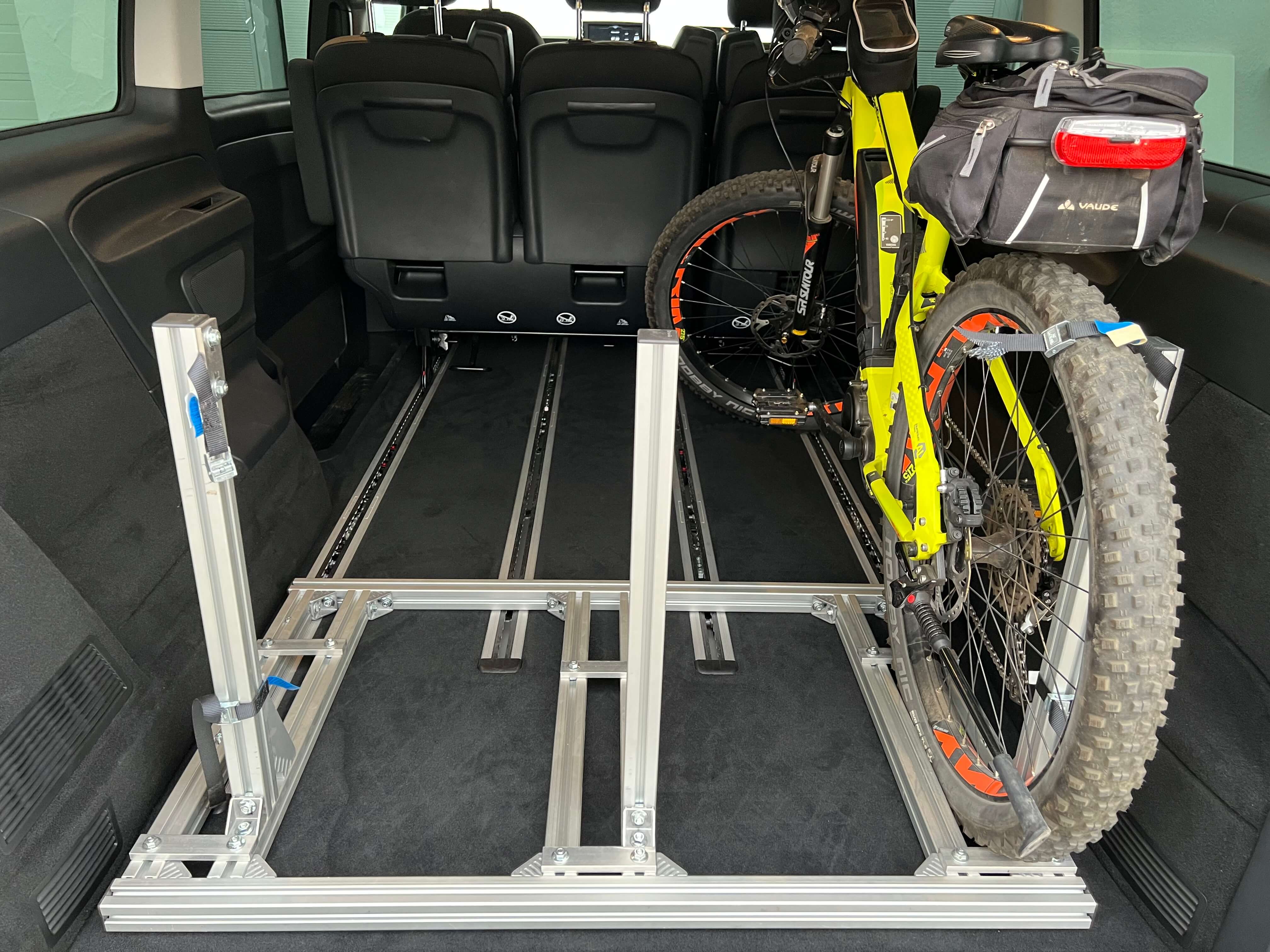

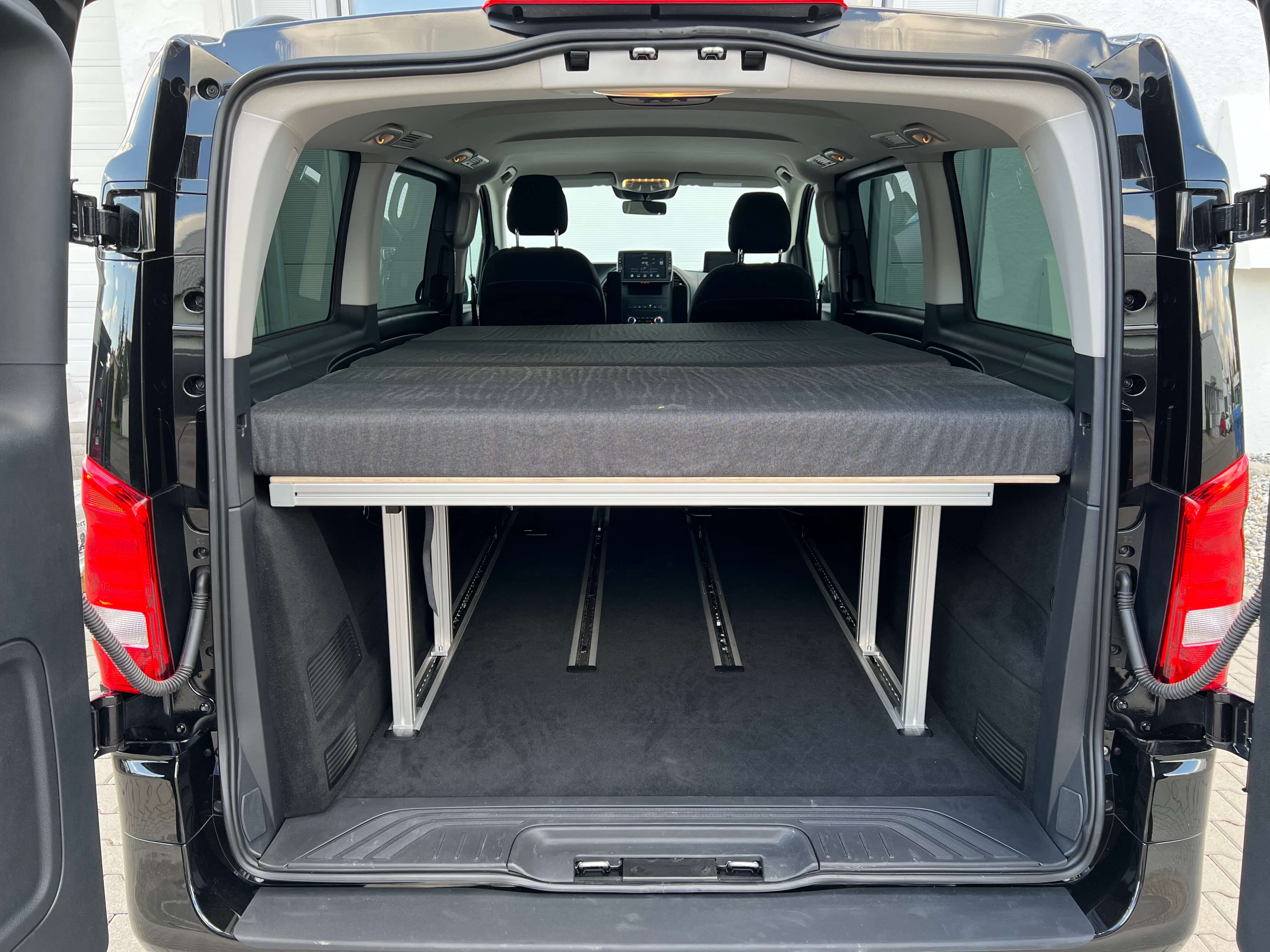

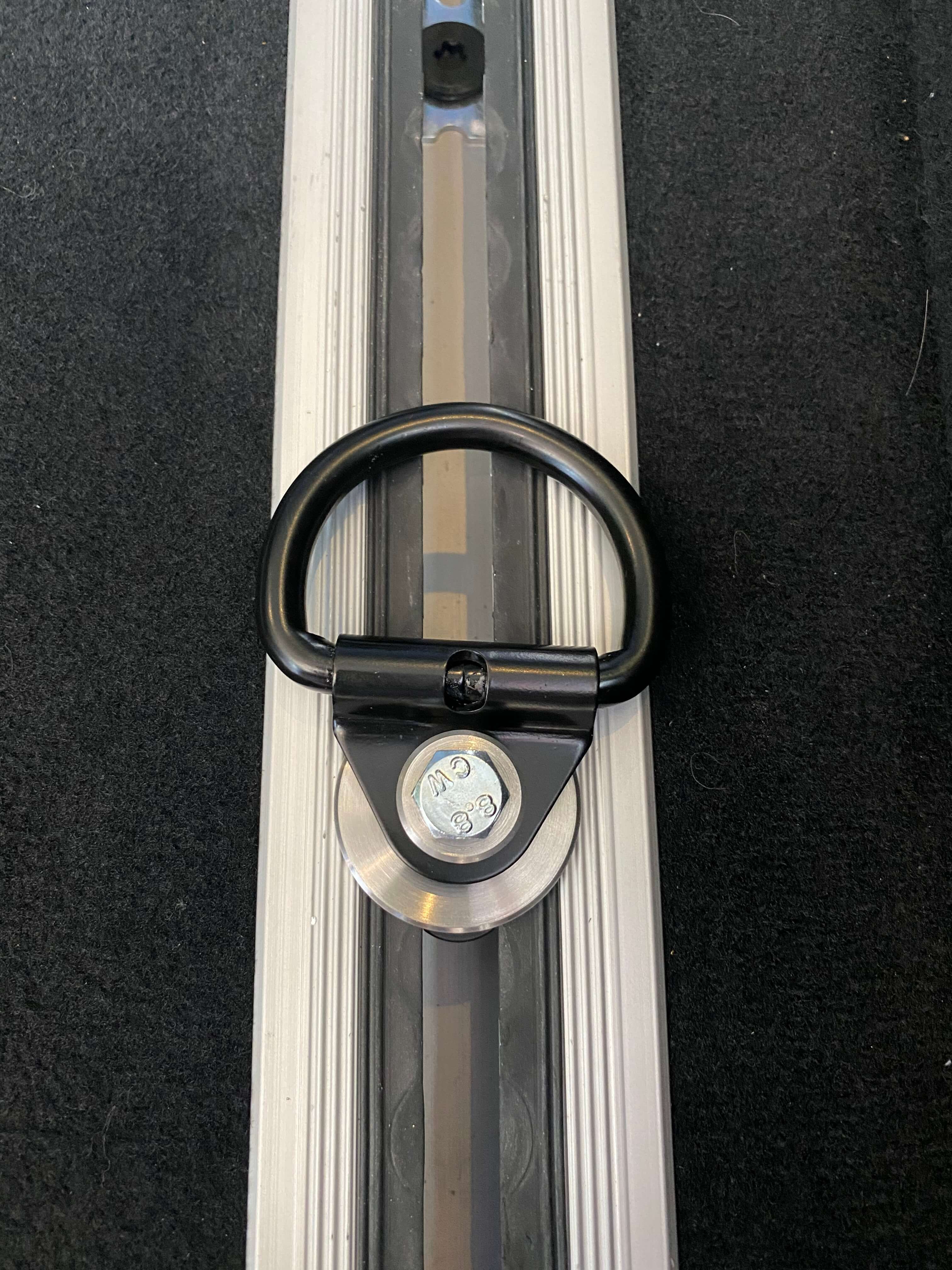

Es können Gegenstände, wie z.B. Campingeinrichtungen, Werkzeugkisten, Hundeboxen, Fahrradträger oder Ähnliches auf der Schiene montiert werden.

Bitte beachten Sie, dass der Nutenstein nicht an den Befestigungspunkten der Schiene eingesetzt werden kann.

Bitte beachten Sie die Nutzlast der Schiene, da diese ggf. geringer ist, als die Nutzlast der Nutensteine. Die maximale Last der Sitzschiene können Sie der Aufbaurichtlinien des Fahrzeugherstellers entnehmen. Bevor der Nutenstein seine Belastungsgrenze erreicht hat, gibt sehr wahrscheinlich eher die Schiene nach.

Um die angegebene Nutzlast sicher zu stellen, muss die entsprechende Befestigungsschraube mind. 15 mm tief in den Nutenstein eingeschraubt werden.

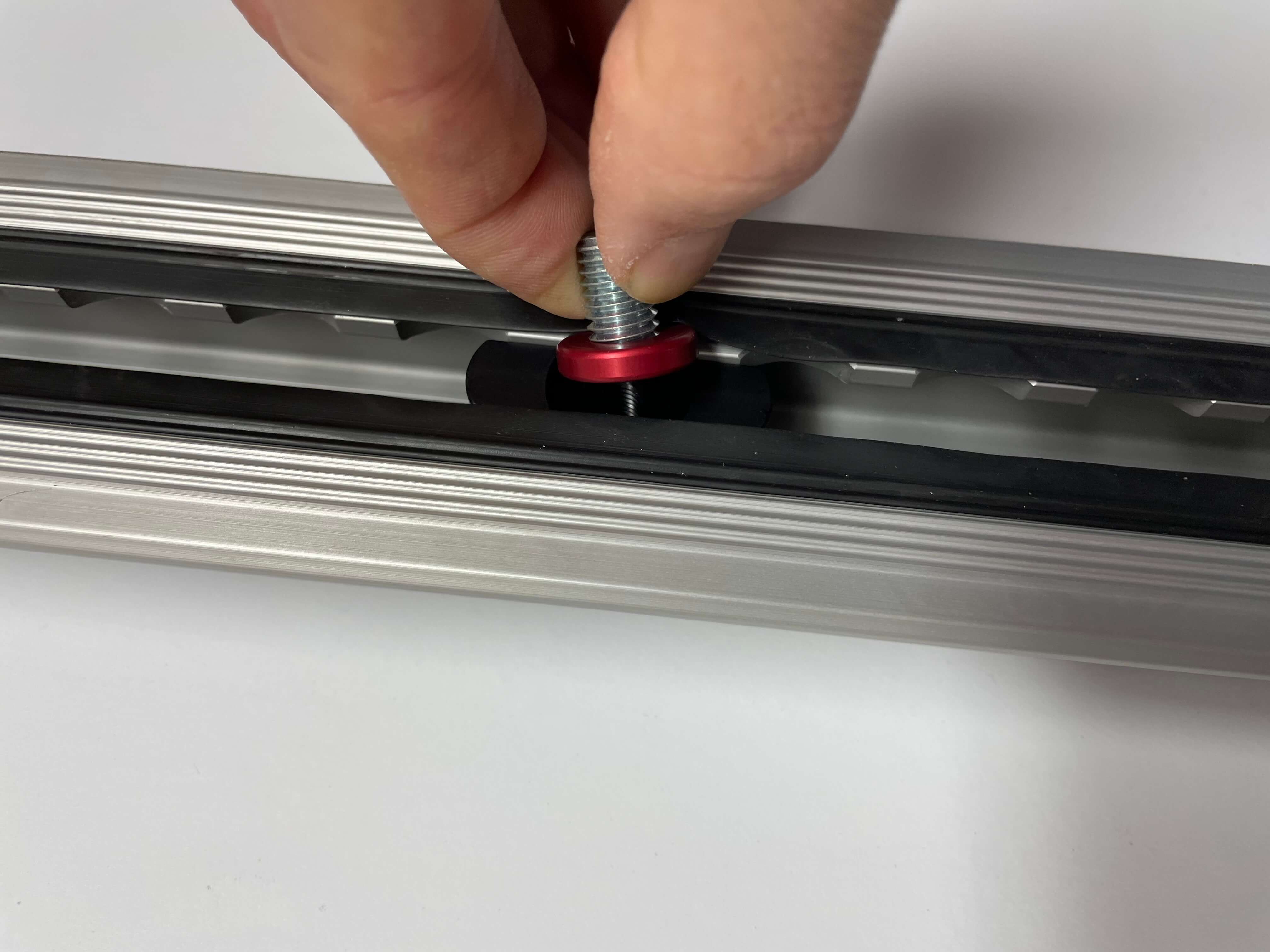

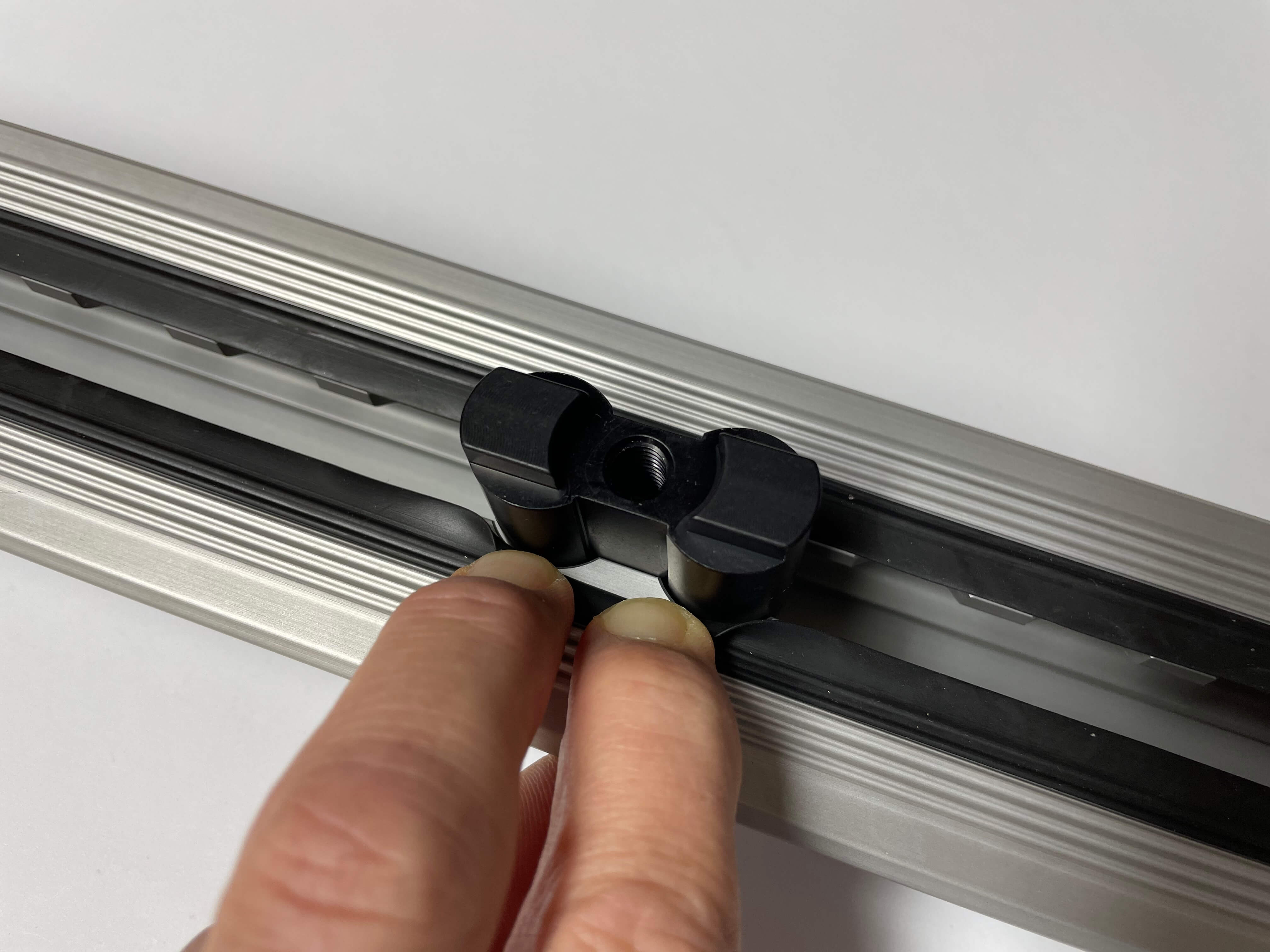

Beim Montieren des Spezial Fittings in eine Sitzschiene mit Gummilippe muss eine Seite der Lippe mit den Fingern weggedrückt werden (siehe Bild), um den Stein einsetzen zu können.

Wichtiger Hinweis: Der Nutenstein passt ausschließlich für die o.g. Fahrzeuge und nicht in eine handelsübliche Airlineschiene.
