inkl. MwSt. zzgl. Versandkosten
Lieferzeit 7 - 10 Werktage
- Artikel-Nr.: LS-AL-10938-06
- GTIN / EAN: 4251915903269

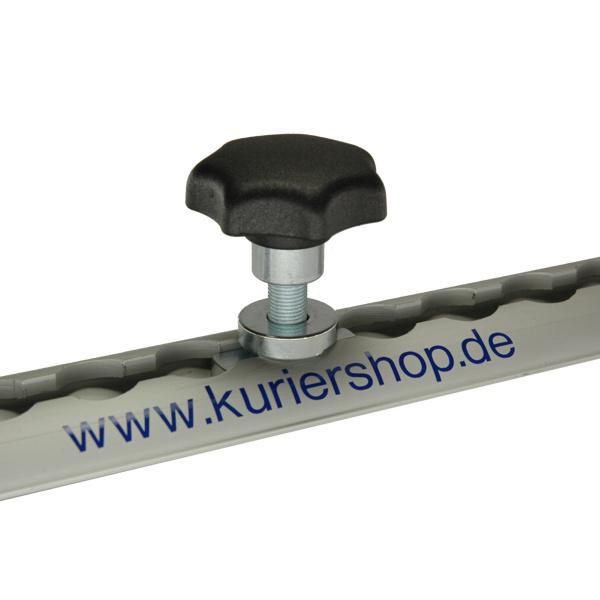

Der Schraubfitting mit Sterngriff für Airlineschienen kann dank seines sternförmigen Kunststoffgriffes schnell per Hand, ohne Werkzeug fixiert oder gelöst werden. In der Praxis findet der Schraubfitting mit Sterngriff Anwendung bei der Befestigung von Zubehör (z.B. Schränke, Behälter, Kisten...) auf dem Airlineschienensystem.
Hinweis: Voraussetztung für die nachfolgenden Angaben ist eine fachgerechte Montage der Airlineschienen und eine damit verbundene ausreichende Krafteinleitung in die Unterkonstruktion.
Produktmerkmale / Technische Daten
Material: | Stahl verzinkt, blau passiviert, Sterngriff aus Kunststoff |
Belastbarkeit LC: | 1125 daN |
Bruchkraft X: | 1430 daN in X-Richtung |
Bruchkraft Y: | 1430 daN in Y-Richtung |
Bruchkraft Z: | 2251 daN in Z-Richtung |
Klemmbereich I: | 0 - 7 mm (mit Unterlegscheibe) |
Klemmbereich II: | 0 - 14 mm (ohne Unterlegscheibe) |
Gewindelänge komplett: | 22,7 mm (ohne Unterlegscheibe) |
Gewindedurchmesser: | M10 x 1 |
Gewindeart: | metrisches Feingewinde |
Gewindesteigung: | 1 |
Stärke Unterlegscheibe: | 6,2 mm (9 mm über alles) |
Unterlegscheibe Ø: | 25 mm |
Fuß: | ca. 40 x 18,8 mm |
Mutternart: | Sterngriff |
Gewicht: | ca. 0,12 kg pro Stück |
Stückzahl im Set: | 6 |
Lieferumfang

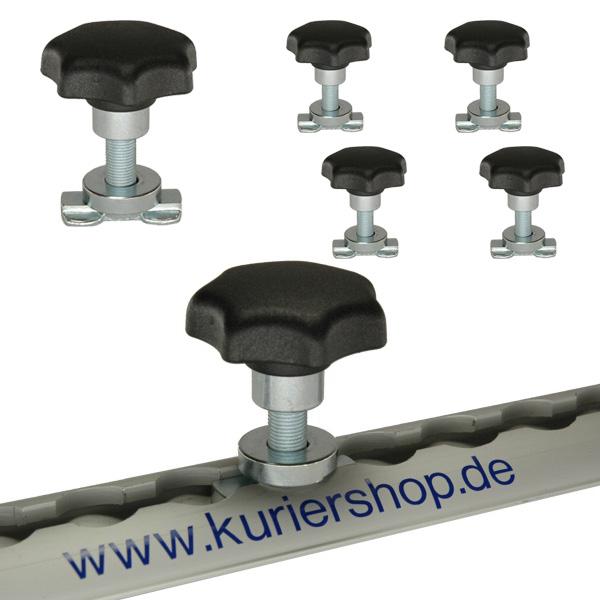

- 6 x Schraubfitting M10 mit Sterngriff für Airlineschienen, 7-14 mm
Produkteigenschaften für Artikelvergleich
Oberfläche: | verzinkt |
Belastbarkeit (LC) in daN: | 1125 daN |
Bruchlast in daN: | k. A. |
Gewinde: | M10 |
Gewindelänge (+/- 5 mm): | 20 mm |
Setinhalt: | 6 Stück |
Sterngriff Ø: | 50 mm |
Verschraubung: | Sterngriff (Kunststoff, Buchse Stahl verzinkt) |
